Ми живемо в епоху, коли наш комфорт безпосередньо залежить від електромережі. Порахуйте, скільки техніки у вашій квартирі прямо зараз. Інверторний холодильник, що коштує як вживане авто, величезна плазма, ноутбуки, кавомашина, яка робить ранок добрим, і навіть котел, що гріє воду. Ми важко працюємо, щоб купити ці речі, створюємо затишок, але рідко замислюємося про те, наскільки крихким є “життя” цих приладів. Достатньо однієї аварії на підстанції або сусіда-самоучки, який вирішив полагодити проводку в під’їзді, щоб вся ваша домашня електроніка перетворилася на купу мотлоху за лічені секунди.
Це реальність українських електромереж. Вони, на жаль, старіють швидше, ніж оновлюються. І коли ви відчуваєте запах горілого пластику або бачите, як блимає світло, діяти вже пізно. Про захист треба думати “до”, а не “після”. Але тут виникає головна проблема: ринок перенасичений приладами. Реле, стабілізатори, безперебійники — що з цього реально потрібно, а що є марною тратою грошей? Чим відрізняється дешевий ламкий пристрій від якісного?
Сьогодні ми розберемо цю тему детально. Ми з’ясуємо, як не переплатити, але отримати справжній захист. До речі, якщо ви вже знаєте, що шукаєте, і просто хочете знайти місце, де не підсунуть підробку, то якісне та надійне електрообладнання є саме тут в electrica-shop.com.ua, де менеджери реально допомагають підібрати рішення під вашу ситуацію.
Чому насправді техніка виходить з ладу
Поширена думка, що техніка “горить” виключно від різкого підвищення напруги. Це дійсно одна з причин, але далеко не єдина. Електроніка розрахована на роботу в певному діапазоні (зазвичай 230 В ±10%), і вихід за ці межі в будь-який бік несе загрозу. Щоб зрозуміти, як захиститися, потрібно розібратися в природі загроз.
Розглянемо основні сценарії, які призводять до пошкодження електроприладів:
- Критичне перенапруження (понад 260–280 В). Це найбільш руйнівний фактор. Блоки живлення сучасної техніки мають вхідні фільтри, конденсатори та варистори. При значному перевищенні напруги ці елементи перегріваються, втрачають свої властивості або фізично руйнуються (вибухають), що часто призводить до пошкодження мікропроцесорів та доріжок на друкованих платах.
- Аварійне “відгорання нуля”. Це часта проблема в багатоквартирних будинках старої забудови. При обриві загального нульового провідника в щитовій відбувається перекіс фаз: в одних квартирах напруга може впасти до 40–50 В, а в інших — піднятися до 380 В. Такий стрибок відбувається миттєво і не залишає шансів незахищеній техніці.
- Тривала знижена напруга (менше 190 В). Цей фактор небезпечний насамперед для електродвигунів (компресори холодильників, насоси, кондиціонери).
Окремо варто зупинитися на небезпеці низької напруги, адже вона діє не так очевидно, як висока.
Коли напруга в мережі падає, електродвигун, щоб зберегти необхідну потужність для виконання роботи (наприклад, обертання барабана пральної машини), змушений споживати більший струм. Відповідно до закону Джоуля-Ленца, кількість тепла, що виділяється, пропорційна квадрату сили струму. Підвищення струму призводить до перегріву обмоток двигуна. Ізоляційний лак починає плавитися, виникає міжвиткове замикання, і двигун виходить з ладу. Цей процес може тривати певний час, поступово руйнуючи прилад.
Реле напруги
Реле напруги (часто називають “бар’єр” або “відсікач”) — це пристрій автоматичного контролю, який виконує одну чітку функцію: відключення навантаження при виході параметрів мережі за встановлені межі. Це найдоступніший і найпростіший спосіб захистити техніку від аварійних ситуацій.
Принцип роботи реле полягає в постійному вимірюванні напруги (процесор робить це тисячі разів на секунду). Якщо напруга стає вищою або нижчою за задані користувачем пороги, електромагнітне реле розмикає контакти, повністю знеструмлюючи споживача.
Основні характеристики та переваги використання реле напруги:
- Висока швидкодія. Час реакції на підвищення напруги становить 0,01–0,03 секунди. Це дозволяє відключити живлення до того, як імпульс встигне завдати шкоди блокам живлення електроніки.
- Функція затримки включення. Це важлива опція для компресорної техніки (холодильники, кондиціонери). Після аварійного відключення і відновлення напруги, компресору не можна запускатися миттєво — тиск у системі повинен вирівнятися. Реле забезпечує необхідну паузу (зазвичай рекомендується 3–5 хвилин) перед подачею живлення.
- Візуальний контроль. Більшість моделей оснащені цифровим дисплеєм, який відображає поточну напругу в мережі, що дозволяє моніторити стан електропостачання.
Існують різні модифікації реле: від компактних моделей, що вставляються безпосередньо в розетку (для захисту одного приладу), до модульних пристроїв для встановлення на DIN-рейку в розподільчий щит (для захисту всієї квартири чи будинку). Останній варіант є більш доцільним з точки зору комплексного захисту.
Варто пам’ятати, що реле не змінює параметри напруги, воно лише комутує ланцюг. Для придбання сертифікованих пристроїв із гарантією виробника, варто звертатися до спеціалізованих постачальників. Наприклад, якісне та надійне електрообладнання є в в Electrica-shop.

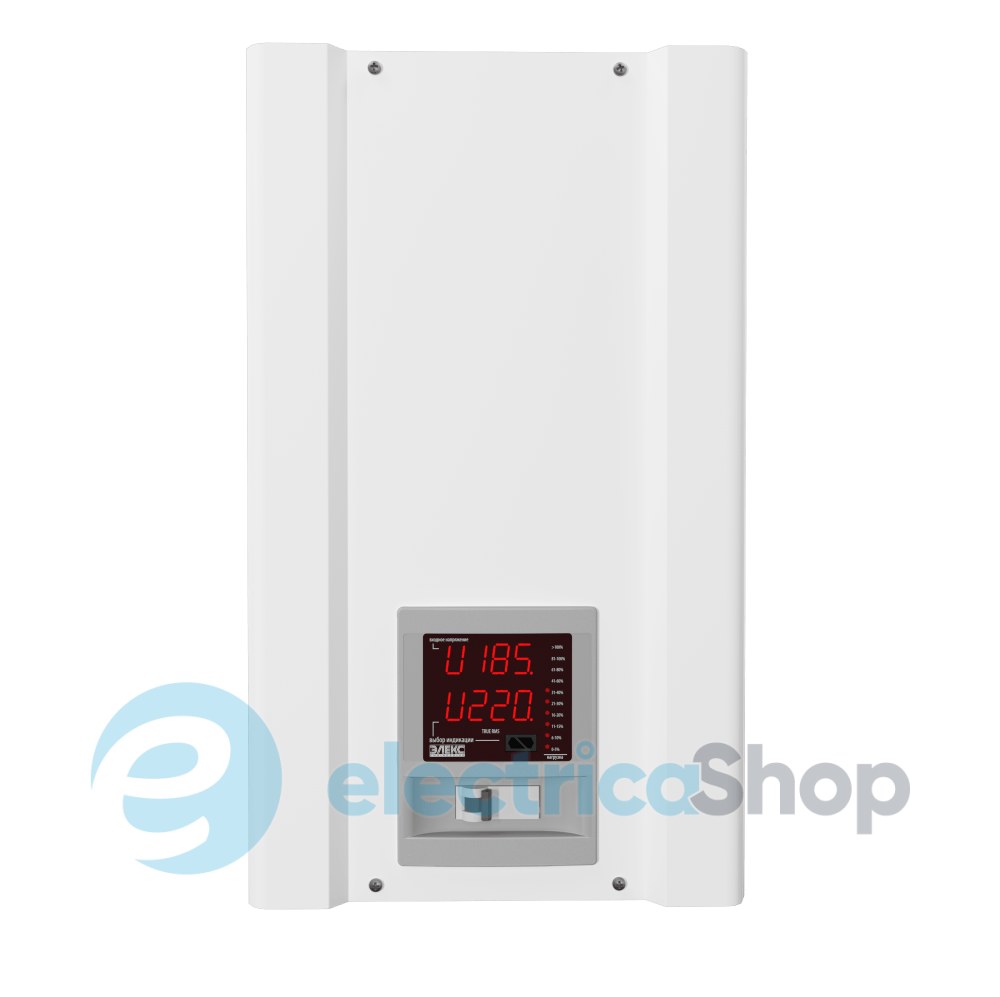

Стабілізатори напруги
На відміну від реле, яке працює за принципом відключення, стабілізатор напруги призначений для нормалізації параметрів електромережі. Він перетворює вхідну нестабільну напругу (наприклад, 160 В або 250 В) у номінальні 220 В (або 230 В) з певною точністю.
Використання стабілізатора є необхідним, якщо відхилення напруги мають хронічний характер. Наприклад, у приватному секторі або віддалених районах, де потужності трансформаторних підстанцій недостатньо, напруга може просідати у вечірні години пік. У такій ситуації реле напруги буде постійно відключати електропостачання, що унеможливить користування електроприладами. Стабілізатор же дозволяє техніці працювати коректно навіть за умов неякісної подачі енергії.
Залежно від принципу дії та конструкції, стабілізатори поділяються на кілька основних типів:
- Релейні стабілізатори. Комутація обмоток автотрансформатора відбувається за допомогою силових електромагнітних реле.
- Особливості: доступна вартість, широкий діапазон вхідної напруги. Мають ступінчасте регулювання, що може бути помітним по зміні яскравості ламп розжарювання. Під час роботи видають характерні клацання при перемиканні ступенів.
- Електромеханічні (сервопривідні). Регулювання здійснюється переміщенням струмознімальної щітки по обмотці трансформатора за допомогою сервомотора.
- Особливості: забезпечують високу точність вихідної напруги та плавність регулювання. Однак мають низьку швидкість реакції на різкі стрибки та потребують періодичного обслуговування (заміна щіток).
- Симісторні та тиристорні (електронні). Перемикання обмоток відбувається за допомогою напівпровідникових ключів (симісторів або тиристорів).
- Особливості: найсучасніший та найнадійніший тип для побутового використання. Працюють безшумно, мають високу швидкодію (близько 20 мс) та великий ресурс роботи через відсутність механічних контактів.
- Інверторні (подвійного перетворення). Змінна напруга перетворюється на постійну, а потім знову генерується змінна напруга з ідеальними параметрами.
- Особливості: забезпечують максимальний захист та стабільність, працюють у найширшому діапазоні (від 90 В). Зазвичай використовуються для особливо чутливого обладнання (медична техніка, сервери, аудіосистеми Hi-End класу).
Вибір типу стабілізатора залежить від конкретних завдань, бюджету та характеру проблем у мережі.
Порівняльний аналіз: реле чи стабілізатор?
Часто у споживачів виникає питання щодо доцільності придбання того чи іншого пристрою. Важливо розуміти, що реле напруги та стабілізатор — це прилади з різним функціональним призначенням, хоча їхня мета спільна — захист обладнання.
Щоб зробити правильний вибір, необхідно проаналізувати стан вашої електромережі та визначити пріоритети:
- Сценарій для реле напруги:
- Напруга в мережі переважно стабільна (в межах 210–240 В).
- Основна мета — захист від аварійних ситуацій (обрив нуля, грозові розряди, помилки електриків).
- Обмежений бюджет (вартість реле значно нижча).
- Обмежений простір у розподільчому щиті.
- Сценарій для стабілізатора:
- Напруга постійно занижена або завищена, спостерігаються часті коливання.
- Побутова техніка працює некоректно (мікрохвильовка не гріє, пральна машина видає помилки, лампи мерехтять).
- Необхідно забезпечити комфортне користування електроприладами без постійних відключень.
- Є можливість виділити місце для встановлення (стабілізатор має значно більші габарити).
Фахівці часто рекомендують комбінований підхід: встановлення реле напруги перед стабілізатором (або використання стабілізатора з вбудованим захистом). Це дозволяє захистити сам стабілізатор від критичних імпульсів, які можуть перевищувати його робочий діапазон.
Розрахунок потужності та нюанси вибору
При виборі захисного обладнання, особливо стабілізатора, важливо правильно розрахувати необхідну потужність. Помилка в розрахунках може призвести до того, що пристрій буде постійно вимикатися через перевантаження або не зможе забезпечити коректну роботу техніки.
При розрахунку навантаження слід враховувати два фактори:
- Пускові струми електродвигунів. Прилади, що мають у своєму складі електродвигуни (холодильники, кондиціонери, насосні станції, пилососи), у момент запуску споживають струм, який у 3–5 разів (а іноді й більше) перевищує їхню номінальну потужність. Наприклад, холодильник зі споживанням 200 Вт під час пуску може короткочасно споживати до 1–1,2 кВт. Стабілізатор повинен мати відповідний запас потужності, щоб витримати це навантаження без відключення.
- Залежність вихідної потужності від вхідної напруги. Це технічна особливість усіх стабілізаторів. Заявлена виробником потужність (наприклад, 10 кВт) дійсна при вхідній напрузі 220 В. При зниженні вхідної напруги здатність стабілізатора підтримувати навантаження падає. При напрузі 160 В пристрій номіналом 10 кВт зможе забезпечити живленням навантаження лише близько 6–7 кВт.
Для типової квартири з електричним бойлером, пральною машиною, кондиціонером та стандартним набором побутової техніки, мінімальна рекомендована потужність стабілізатора становить 7–9 кВт. Якщо використовується електрична плита або електричне опалення, потужність слід збільшувати до 11–14 кВт і більше.
Щодо реле напруги, правило підбору простіше: номінальний струм реле повинен бути на один щабель вищим за номінал ввідного автоматичного вимикача. Наприклад, якщо ввідний автомат розрахований на 25 А, реле слід обирати на 32 А або 40 А. Це забезпечить запас міцності контактної групи та подовжить термін служби пристрою.
Вартість реле напруги або стабілізатора неспівмірна зі збитками, які може завдати один серйозний стрибок напруги. Підходьте до вибору відповідально, аналізуйте стан своєї мережі та не економте на безпеці.
