Принцип работы и использование манометрического коллектора
Манометрический коллектор — это ключевое устройство для заправки и создания вакуума в холодильных системах, обеспечивающее поддержание нормального давления. Он играет важную роль в процессе диагностики и ремонта холодильного оборудования. С помощью манометрического коллектора измеряется давление в системе, что позволяет точно оценить её состояние. Манометр подключается к оборудованию и баллонам с фреоном через специальные трубки.

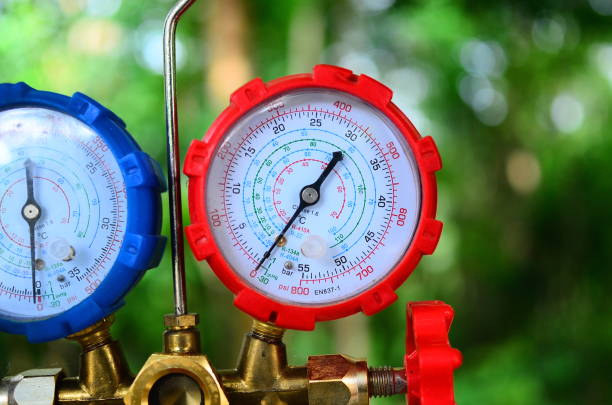

Манометрический коллектор включает в себя несколько элементов, среди которых особое внимание стоит уделить наличию вакуумного насоса, который соединяется с прибором. Коллектор оснащён двумя манометрами: один красный — для измерения давления нагнетания (до 35 атмосфер), и синий — для измерения давления всасывания (до 7 атмосфер). Каждый манометр имеет шкалу с делениями, которые показывают температуру кипения фреона, в зависимости от его марки.

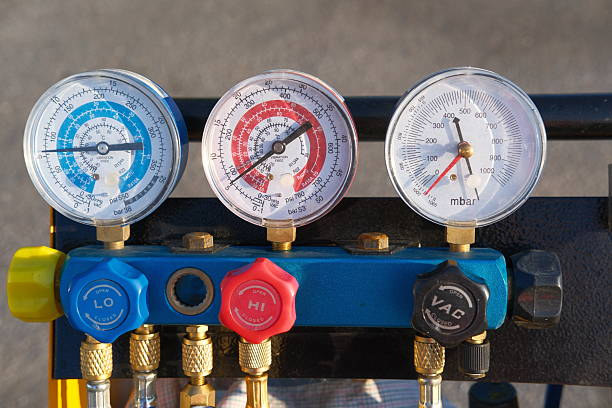

Манометрический прибор бывает различных видов. Например, синий манометр используется для измерения давления всасывания и имеет два шланга и вентиль, который регулирует подачу фреона. Он является незаменимым инструментом для специалистов при ремонте бытовых холодильников. Также существуют манометры с двумя вентилями и тремя шлангами, которые позволяют точно контролировать как давление всасывания, так и давление нагнетания, используя отдельные шланги для каждого из этих процессов.
Если вы ищете подходящее оборудование для работы с холодильными системами, манометрические коллекторы можно найти на специализированных платформах. Например, можно купить манометрический коллектор для заправки фреона на специализированном сайте: https://sholod.com.ua/instrument-dlya-holodilnogo-oborudovaniya/manometricheskie-stancii-dlya-zapravki-kondicionera/.
Как правильно пользоваться манометрическим коллектором?
Перед использованием манометрического коллектора важно соблюдать несколько простых, но обязательных шагов:
- Закрытие всех вентилей. Прежде чем начинать работу, необходимо полностью закрыть все клапаны и вручную повернуть ручки вентилей на устройстве.
- Калибровка устройства. Если прибор требует калибровки, нужно снять прозрачную крышку с внешней стороны устройства и отрегулировать манометр с помощью отвёртки.
- Подключение шлангов. Красный шланг подключается к штуцеру, аналогично подключается и синий шланг. Важно, чтобы все соединения были герметичными и правильно затянутыми.
Заправка и проверка системы
Заправка и диагностика холодильной системы требуют внимательности и соблюдения последовательности шагов:
- Проверка на утечки. Для обнаружения протечек нужно снять защитные колпачки с портов, подключить приборы в правильной последовательности и убедиться, что все адаптеры плотно затянуты.
- Вакуумирование системы. После того как устройство подключено, необходимо создать вакуум в системе, установив показатель не менее 29 Hg. Это обеспечит удаление воздуха из системы, что необходимо перед заправкой.
- Заправка фреоном. После проверки на утечки и достижения необходимого вакуума можно начинать заправку фреоном. Важно закрыть клапаны манометрического коллектора перед запуском компрессора.
- Удаление остатков фреона. После завершения заправки шланги отсоединяются, чтобы убедиться, что в системе не осталось лишнего фреона. Если остатки фреона всё же остаются, их следует удалить с помощью специального оборудования для утилизации.
Что не следует делать с манометрическим прибором?
- Не использовать в системах с другими хладагентами. Манометрический коллектор предназначен исключительно для работы с фреоном. Использование его в системах с другими типами хладагентов может привести к повреждению устройства.
- Не превышать максимальные значения давления. Не следует использовать манометрический коллектор для измерения давления, которое превышает допустимый предел, указанный в технической документации устройства.
- Не выпускать фреон в атмосферу. Важно соблюдать все меры безопасности и избегать выпускания фреона в атмосферу. Это не только нарушает экологические нормы, но и может быть опасно для здоровья.
Манометрический коллектор — это незаменимый инструмент при работе с холодильными системами. Для безопасного и эффективного использования важно правильно подключать и обслуживать прибор, а также соблюдать инструкции по эксплуатации. В случае неопытности лучше обратиться за помощью к специалистам для обеспечения надлежащего функционирования системы.
