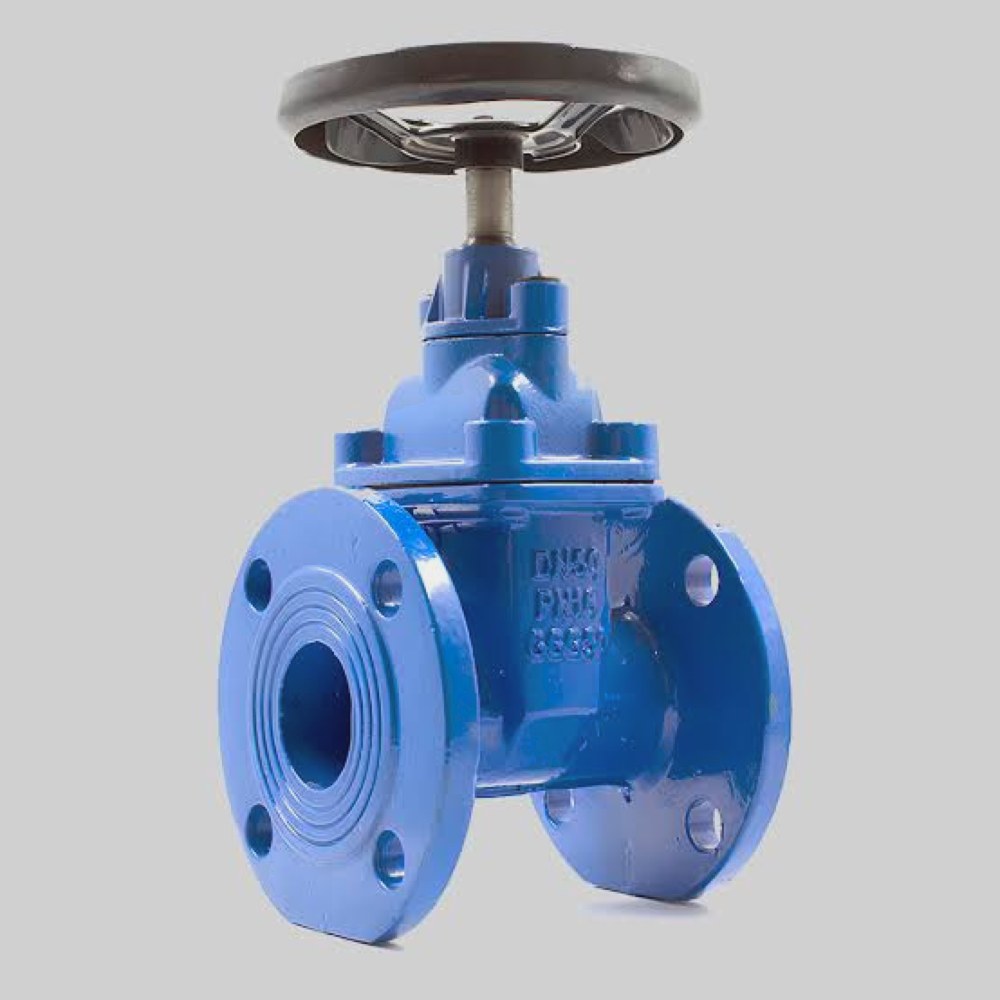

Запорная арматура играет важную роль в стабильной работе инженерных коммуникаций. От качества корпуса, герметичности затвора и правильной установки зависит надежность всей системы. Особенно высокие требования предъявляются к сетям, где транспортируется питьевая или техническая вода. Задвижка 30ч39р относится к распространенным видам арматуры для перекрытия потока в системах различного назначения.
Общие сведения о задвижке такого типа
Конструкция рассчитана на полное открытие или закрытие проходного сечения. Эксплуатация в промежуточном положении не рекомендуется, поскольку увеличивается износ уплотнений.
Характеристики
Корпус обычно изготавливается из высокопрочного чугуна GGG50 с шаровидным графитом. Такой материал отличается высокой механической прочностью, устойчивостью к нагрузкам и длительным сроком службы. Клин покрывается эластомером EPDM, обеспечивающим герметичность класса А по ГОСТ 9544. Для большинства моделей рабочее давление составляет PN10 или PN16, а допустимая температура рабочей среды достигает +70 C.
Особенности конструкции
Главной особенностью считается обрезиненный клин, который плотно прилегает к седлам корпуса после закрытия. Эластичное покрытие компенсирует небольшие отклонения геометрии и снижает вероятность протечек. Шпиндель выполняется из нержавеющей стали, устойчивой к воздействию влаги. Герметизация штока достигается несколькими уплотнительными кольцами, что уменьшает необходимость обслуживания.
Фланцевое присоединение соответствует распространенным стандартам, благодаря чему задвижка трубопровода легко интегрируется в существующую систему без применения специальных переходников. Полный проход практически не создает дополнительного гидравлического сопротивления, поэтому расход среды сохраняется на расчетном уровне.
Где применяется такая арматура
Арматура данного типа используется на объектах, где требуется надежное перекрытие потока:
- системы водоснабжения;
- насосные станции;
- коммунальные сети;
- промышленные трубопроводы для неагрессивных жидкостей.
Изделие подходит для транспортировки питьевой и технической воды, если материалы имеют соответствующие санитарные допуски производителя.
Что нужно знать про монтаж
Перед установкой необходимо проверить состояние фланцев, отсутствие загрязнений внутри корпуса и целостность защитного покрытия. Соединение выполняется с использованием прокладок подходящего размера. Болты затягиваются постепенно крест-накрест, чтобы нагрузка распределялась равномерно. Перекос корпуса способен снизить герметичность соединения.
Направление потока обычно не имеет принципиального значения, если производитель не указывает иных требований. После завершения монтажа проводится опрессовка системы рабочим или испытательным давлением. Во время эксплуатации не допускается использование маховика с удлинителями или ударным инструментом, поскольку чрезмерное усилие может повредить механизм.
Обрезиненный клин уменьшает вероятность появления протечек и обеспечивает плотное перекрытие потока на протяжении многих лет. Высокопрочный чугун хорошо переносит перепады давления, а защитное эпоксидное покрытие корпуса препятствует развитию коррозии. При правильном монтаже и соблюдении рабочих параметров такая арматура служит несколько десятилетий. Трубы, соединенные качественной запорной арматурой, сохраняют расчетную пропускную способность, а система остается надежной даже при интенсивной эксплуатации.
